EA11型电动执行器

EA11 是用于较小扭矩开/关操作的基本型号。EA11型电动执行器包含一个齿轮装置、一个直流电机、一个基本输出显示装置以及在标准型号中用作停止动作的基本单元。

可选:

• 发热元件以及自动故障返回，更佳的保护性能
• 用于位置反馈的附加机械限位开关
• 符合EN ISO 5211标准的F04和F05 接口的转换器选件

优势:

• 循环时间：5 s/ 90° Mdn
• 模快化组合概念，执行器的配置更加灵活
• 备有故障安全元件和电池组（选件），安全性能更好
• 采用新的设计概念并选用最好的电子器件，使用寿命更长
• 广泛的电源选择和标准接口，可适用于各种领域

技术参数
额定扭矩 (Mdn)：10 Nm (3.36 kg. ft) 最大扭矩：20 Nm (6.80 kg. ft.) 循环周期：5 s/ 90° (Mdn) 工作周期 (ED)：40% (25 °C/15 min) 防护等级：IP 65/67（符合 EN 60529） 电压：100-230 V~ 和24 V=/~ ISO 5211：F05 已测试循环次数：150 000（20° 和Mdn）

EA21/31/42型电动执行器

EA21、EA31和EA42型电动执行器不仅质量优秀，并以其很高的扭矩获得公认。因此执行器可用于驱动多种阀门。

可选:

• 接收操作信号
• 发热元件以及故障防护元件，更佳保护性能
• 用于位置反馈的附加机械限位开关
• 通过附件元件实现执行器操作监视：循环周期监视、循环计数器、电机电流监视
• 循环周期可延长
• 位置信号和4-20mA 位置反馈
• 定位器

优势:

• 耐化学腐蚀的坚固PP-GF 外壳
• 模快化概念，执行器的配置更加灵活
• 易于操作
• 很多具有控制和监视功能的智能、自学习型附件
• 故障防护元件和电池组（选件），其安全性能更佳
• 采用新的设计概念并选用最好的电子器件，使用寿命更长
• 广泛的电源选择和标准接口，可适用于各种领域

ISO 5211接口适配器

在需要将PA11/21安装到其他阀门时，我们可以提供完美的解决方案。我们提供符合EN ISO 5211的F04 和F05的适配器。由于适配器内是八角形的，所以有相同的或对角方形两种可选。

ASi 模块

使用常规阀门控制的现代化工厂需要越来越多地安装和维护作业。GF 管路系统的ASi 控制模块可以以极低的费用提供完美的总线通讯。另外，只需安装ASi 线路和限位开关即可实现多达62个阀的独立控制。

附加限位开关

安全性更高：

我们提供额外的限位开关，它们可将执行器的实际位置反馈给您。该附件有两种限位开关 － 标准银镍材料。对于更小的电流，使用金材料。我们也有NPN/PNP的附加限位开关。对于PNP信号为正，对于NPN 信号为负。

对于四个附加限位开关，提供一个背板以便安装地更加牢固。该限位开关必须单独购买。

对于三通球阀，中间位置定位器是理想的解决方案。此限位开关检测中间位置。

加热元件和自动故障复位

安全性更高：

我们提供一个套件：加热元件和更加安全的带备用电池的自动故障复位元件。两个元件也可以分别提供。

加热元件可保证在10°C 以下工作时不发生冷凝。

自动故障复位确保执行器在断电时进入安全位置。

位置信号发生和定位器

准确性更高：

通过位置信号发生器，可以采集阀门的确切位置。通过4-20 mA电流信号，信号可输出到控制器或监视输出显示装置上。理想的解决方案：位置信号发生器结合PE25 定位器和监视板。

PE 25定位器可以实现连续控制阀门位置。设定值可为0-10V或4-20mA。

阀门位置（实际值）通过4-20mA 位置信号器反馈。

带RS232 接口的测试适配器

在通知维修之前，您已经了解了问题所在。因为我们新的测试适配器可以自动检测哪个附件已完成安装以及故障源是什么。快速可靠 － 无须昂贵的技术服务人员，您所需要的仅仅是一台手提电脑/台式电脑。

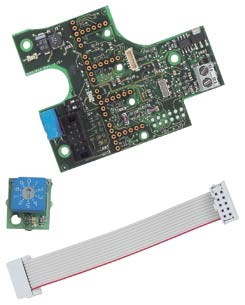

监视板

带循环周期延长、循环周期监测、循环次数计数和电机电流监测

更多反馈：

监视板最多可安装四个BCD 开关和位置信号发生器。

通过延长循环周期，阀门的关闭速度变慢，从而可以防止系统中的水锤。监视循环周期有助于快速找到阀门或系统中的问题。

当达到设置的循环次数时，循环计数器就会通知您。DIP 开关允许您来决定是否让电机停止或继续运转。

由于介质结晶或有其它污染物，经过多年后阀门的运转开始变得迟缓，电机电流将变大。通过监视电机电流，您可以立即确认并找到这些问题，决定是否关闭电机。4-20mA的反馈信号发生器可用来监视阀门的确切开度。
