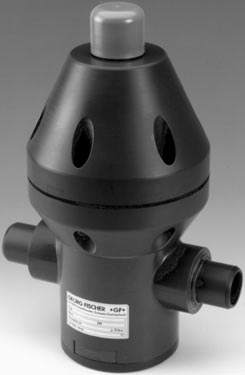

保压阀

GF 管路系统的V786和V186/V86型保压阀用于在化学工艺系统中保持工作压力或系统相关压力的稳定,平衡压力波动和减少压力峰值。

如果入口压力高于设定值,阀门活塞将在弹簧压力的作用下升高。因此,阀将打开并降低出口管的压力。一旦入口压力降至设定值以下,阀将立刻关闭。

应用领域:

  • 微电子
  • 测量与控制
  • 化工行业
  • 水处理

优势:

  • 所有与介质相接触的部件都采用耐腐蚀塑料制造
  • 用调节隔膜对执行器和介质通过区域进行密封隔离
  • 较大的调节表面并有螺旋型弹簧,保证标准公差较小
  • 无需附加动力即可操作阀门
  • 无需大量维护,并可安装在任意位置
  • 可在带压下进行调整。

技术参数

范围:
V786: DN10-DN25, DN32-DN40
V186: DN10-DN50
V86: DN65-DN80, DN100

连接:插入粘接,焊接
标准:
ISO
额定压力:
V786:DN10-DN25 0.5 – 10 bar,DN32-DN40 0.5 – 4 bar
V186:DN10-DN50 0.5 – 10 bar
V86:DN65-DN80 1 – 6 bar,DN100:1 – 4 bar

材质:PVC-U、PP、PVDF
密封:EPDM、EPDM-PTFE 镀层


减压阀

GF管路系统的V782、V82和V182型减压阀可将系统的压力降至设定值。减压阀是通过差压方式,将自身调整至设定的工作压力。

出口压力(工作压力)与入口压力没有直接关系。如果出口压力上升至期望值以上或降低至期望值以下,隔膜将会在弹簧的压力下升高或降低,具体情况视出口压力而定。

减压阀开始关闭/打开,直至重新建立起平衡状态;换句话说,无论入口压力是升高还是降低,出口压力都将保持不变。

应用领域:

  • 微电子
  • 测量与控制
  • 化工行业
  • 水处理

优势:

  • 所有与介质相接触的部件都采用耐腐蚀性塑料制造
  • 调节隔膜对执行器和介质流过区域进行密封隔离
  • 较大的调节表面并有螺旋型弹簧,保证标准公差较小
  • 无需附加动力即可操作阀
  • 无需大量维护,并可安装在任意位置
  • 可在带压下进行调整
  • 标准型V82 和V182带压力计

 技术参数

范围:
V782:DN10-DN40
V82:DN10-DN50; DN65-DN80; DN100
V182:DN10-DN40

连接:插入粘接,焊接
标准:ISO
额定压力:
V782:DN10-DN40 0.5 – 10 bar
V82:DN10-DN50 0.5 – 10 bar;DN65-DN80 0.5 – 6 bar;DN100 0.5 – 4 bar
V182:DN10-DN40 0.5 – 10 bar

材质:
PVC-U、PP、PVDF
密封:
V782:EPDM、EPDM-PTFE 涂层
V82:EPDM、EPDM-PTFE 涂层
V182:EPDM、FPM

泄压阀

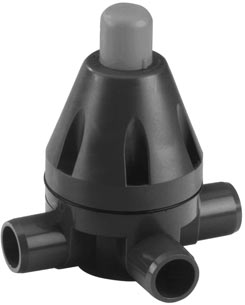

V185和V85型泄压阀用于保持工作压力或系统相关压力的稳定,平衡压力波动并减少压力峰值。

安装在阀体上的第三个接口意味着阀门可以直接安装在主管线中。

如果入口压力上升到设定值,阀门活塞将在弹簧压力的作用下升高。阀门将打开并降低出口的压力。一旦入口压力降至预设弹簧张力以下,阀门将立刻关闭。

应用领域:

  • 微电子
  • 测量与控制
  • 化工行业
  • 水处理

优势:

  • 设计紧凑
  • 良好的控制特性
  • 标准的EPDM或EPDM-PTFE 涂层隔膜将控制单元和介质通过区域进行密封隔离
  • V185零死区底座
  • V185用螺纹将阀安装在底座上

技术参数

范围:
V185:DN10-DN50
V85:DN65-DN80
连接:插入粘接、焊接
额定压力:
V185:DN10-DN50 0.5 – 10 bar
V85:DN65-DN80 1 – 6 bar / DN100 1 – 4 bar
标准:ISO

材质:PVC-U、PP、PVDF
密封:EPDM、EPDM-PTFE 涂层
