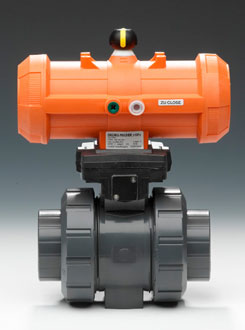

230-235型气动球阀

230、231、232、233、234和235是由546型 (d16DN10 到 d63DN50)和气动执行器PA11 (DN10-DN25)、PA21 (DN32-DN50)、PA30-PA45 (DN65-DN100)组合而成。230-235型模块化设计可以满足特殊应用的需求。

应用领域：

• 化工行业
• 生命科学
• 微电子
• 测量与控制
• 水处理
• 造船
• 食品与饮料

优势：

• 紧凑设计和模块化组合
• 可选手柄
• 带手柄自动阀门位置反馈
• 快速动作时间
• FC/FO行程限位
• 纳母标准气源连接装置

产品：

• DN10-DN50: PA11 / PA21
• DN65-DN100: PA30-PA45

• DN10-DN50: PA11 / PA21
• DN65-DN100: PA30-PA45

• DN10-DN50: PA11 / PA21

• DN10-DN50: PA11 / PA21
• DN65-DN100: PA30-PA45

• DN10-DN50: PA11 / PA21
• DN65-DN100: PA30-PA45

• DN10-DN50: PA11 / PA21
• DN65-DN100: PA30-PA45

285-288型三通气动球阀

285 - 288型球阀是543型球阀 (d16DN10 to d63DN50) 和气动执行器PA21组成。285-288型模块化设计可以满足混合和分流应用的特殊需求。

应用领域：

• 化工行业
• 生命科学
• 微电子
• 测量和控制
• 水处理
• 造船
• 食品和饮料行业

优势：

• 紧凑设计和模块化组装
• 弹簧预先承载，标准版本FC和DA，FO按需
• 快速动作时间
• 对于FC/FO可选行程限位
• 纳母标准气路连接装置

Technical Data

PA 11/ PA21   Type 543 Range: PA11 from d16DN10 up to d32DN25 and PA21 from d40DN32 up to d63DN50 Nominal torque: 10 Nm (7.4 lb. ft.) Peak torque: 20 Nm (15 lb. ft.) Cycle time: 1 - 2 s, with throttle valve up to 5 s Operation pressure max.: 7 bar (101 psi) Working principle: Rack and pinion Operation media: Neutral, non corrosive gasses (fluids on request) Modes of operation: Fail-safe to close (FC), Fail-safe to open (FO), Doule actuating (DA) ISO 5211: PA11: F04 PA21: F05   Dimension range: d16DN10 to d63DN50 End connectors: solvent cement sockets and -spigots, fusion spigots and –sockets, threaded ends Standards: ISO, BS, ASTM und JIS Nominal Pressure: PN 10 for all materials Materials: PVC-U, PVC-C, ABS, PP-H und PVDF Sealing: O-Rings: EPDM and FPM, further on request Ball seal: PTFE
